屏蔽型双导发热电缆

一、简介
    屏蔽型双导( 双芯)发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热并在40~60℃的低温运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。
二、性能
1、结构
    外护套:橙色聚氯乙烯(PVC);
    接地线:镀锡铜丝(8根直径为0.4mm的镀锡铜芯);
    屏蔽层:铝箔(金属屏蔽层有效保护,无辐射);
    内导体:合金电阻丝;
    内绝缘:交联聚乙烯(XLPE);
    接头类型:隐式接头;

2、尺寸:外径:6.9mm。
3、电气参数
    供电电压:220V(电压可定制);
    线性功率:17W/m;
4、其他
    冷线长度:2.25m;
    最大表面工作温度:65℃;
    最小弯曲系数:5D。
三、系统组成及工作原理:
    供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。
  a. 以电力为能源;
  b. 以发热电缆作为发热体;
    c. 发热电缆热传导机理。
四、相关技术参数
1、发热电缆的直径:
    根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841—2007IEC 60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定,发热电缆直径不得小于6mm,安邦发热电缆的直径为6.9mm,高于国家标准规定。
2、接线方式:
    目前市场上生产的发热电缆大部分都采用冷接方法(冷、热线用机械压接的方式处理)。在长期的运行中,发热部分与冷引线部份的接触点会因为接触不良而形成较大电阻,在接头部份产生高温,最终将接头烧坏。冷接头就像家里用的电炉一样,电炉丝是很少被烧断的,而电炉丝与电源的接头就经常出现问题。    而安邦双芯发热电缆的隐式接头(一种小直径金属丝对接方法)的专利焊接方法是将发热丝与冷引线溶为一体,解决了冷热交替而带来的膨胀和接触不良,能确保发热电缆冷引线、发热丝平滑焊接过渡,使发热电缆一气呵成,不留瑕疵。能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏,确保发热电缆的使用寿命。
3、发热电缆的标识:
    根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T20841─2007/IEC60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定发热电缆表面标志字迹清楚,容易辨认、耐擦,标志间距为大于500mm,最为重要的是,安邦发热电缆在冷热接头处,用喷码的方式准确标识在发热电缆上,给地暖施工与检验带来极大的方便。

4、屏蔽型双导发热电缆型号规格表

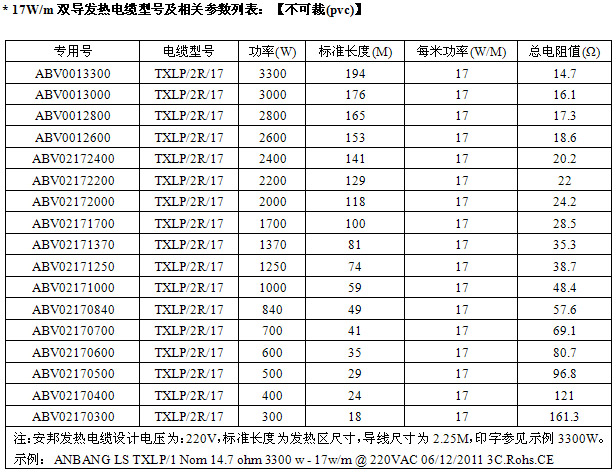

17W屏蔽型双导发热电缆型号及技术参数



18.5W屏蔽型双导发热电缆型号及技术参数


五、产品特点
    1、双导双发热芯、两根独股发热芯、材质相同、整体性高;
    2、接头技术、冷热接头和尾端封头采用多层技术处理;
    3、人性化设计,线径变化明显,施工中便于控制;
    4、性能稳定,发热材料为高性能合金电阻丝,无功率衰减。
六、应用领域
    1、适合所有的新建和翻修建筑(楼房、平房、别墅)供暖系统;
    2、公用建筑(写字楼、医疗机构、洗浴广场、健身房等) 供暖系统;
    3、特殊用途 畜牧业养殖保温、(厂房、花房、蔬菜大棚、恒温育雏室等)建筑保温系统;
    4、适用于任何需要地热的场合,包括浴室、厨房、育婴房、卧室、客厅、餐厅等。
